RX® Grate planks

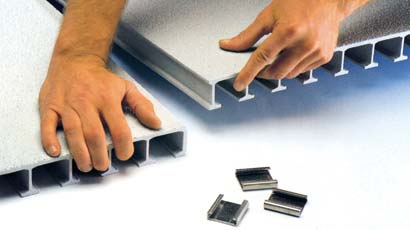

ERIKS - RX-Grate-planks

Omschrijving

ERIKS - RX Grate planksWaar een dicht loopbordes toegepast moet worden, heeft Bruhamij/ERIKS een pultrusierooster in het pakket.

De voordelen zijn:

  • onderhoudsvrij
  • hoge sterkte
  • laag gewicht
  • antislip
  • eenvoudig te installeren

Standaardkwaliteit

Op basis van isophtaalhars met glas versterkt. De kleur is standaard grijs. Andere kleuren zijn op aanvraag verkrijgbaar.

Standaardafmetingen

Hoogte: 40 mm
Breedte: 500 mm
Standaardlengte: 6 meter
Gewicht: 17 kg/m2


ERIKS - Grate planks afmetingen

Door Bruhamij/ERIKS kan dit materiaal op maat aangeleverd worden.

Type: HD
Aantal ribben: 11
Hoogte: 40 mm
Breedte: 500 mm
Tabel: Doorbuiging versus overspanning 1/300 - 1/200
Belasting
(kN/m2)		 Overspanning (mm)
1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500
0,5 1 1 1 1 1 2 2 3 3 4 4 5
1 1 1 1 1 2 2 3 3 4 5 6 7 9 10
1,5 1 1 1 2 2 3 3 4 5 6 8 9 11 13 15
2 1 1 1 2 2 3 3 4 6 7 8 10 12 15 18 21
2,5 1 1 1 2 3 3 4 6 7 9 11 12 15 18 22 26
3 1 1 2 2 3 4 5 7 8 10 13 15 19 22 26 31
3,5 1 1 2 3 4 5 6 8 10 12 15 18 22 26 31 36
4 1 2 2 3 4 5 7 9 11 14 17 21 25 30 35 41
4,5 1 2 2 3 5 6 8 10 12 15 19 23 28 33 39 46
5 1 2 3 4 5 7 9 11 14 17 21 26 1 37 44 52
5,5 1 2 3 4 6 7 10 12 15 19 23 28 34 41 48 57
6 2 2 3 5 6 8 10 13 17 21 25 31 37 44 53 62
6,5 2 3 4 5 7 9 11 14 18 22 27 33 40 48 57 67
7 2 3 4 5 7 9 12 15 19 24 30 36 43 52 61 72
7,5 2 3 4 6 8 10 13 17 21 26 32 39 46 55 66
8 2 3 4 6 8 11 14 18 22 28 34 41 50 59
8,5 2 3 5 6 9 11 15 19 24 29 36 44 53 63
9 2 3 5 7 9 12 16 20 25 31 38 46 56
9,5 3 4 5 7 10 13 16 21 26 33 40 49
10 3 4 5 8 10 13 17 22 28 34 42 51
10,5 3 4 6 8 11 14 18 23 29 36 44
11 3 4 6 8 11 15 19 24 31 38 47
11,5 3 4 6 9 12 15 20 25 32 40
12 3 5 7 9 12 16 21 26 33 41
12,5 3 5 7 9 13 17 22 28 35 43
13 3 5 7 10 13 17 23 29 36
13,5 4 5 7 10 14 18 23 30 37
14 4 5 8 11 14 19 24 31 39
14,5 4 6 8 11 15 19 25 32
15 4 6 8 11 15 20 26 23
15,5 4 6 8 12 16 21 27 34
16 4 6 9 12 16 21 28
16,5 4 6 9 12 17 22 29
17 4 7 9 13 17 23 29
17,5 5 7 10 13 18 23 30
18 5 7 10 13 18 24 30
18,5 5 7 10 14 19 25
19 5 7 10 14 19 25
19,5 5 8 11 15 20 26
20 5 8 11 15 20
ERIKS - Grate planks afmetingen tabel
